消失模加工中心完整详细介绍
一、基础定义与别名
消失模加工中心，行业也称保丽龙加工中心、EPS 泡沫加工中心、实型数控铣，是专门配套消失模铸造（实型铸造） 的轻型数控龙门雕铣机床，核心作用是把大块泡沫（EPS/EPMMA）、木模、石膏等非金属材料，按三维 CAD 数模铣削出铸造用泡沫白模；属于轻切削数控设备，区别于切削金属的重型加工中心，主打高速、大行程、低切削阻力、配套除尘系统。
消失模铸造逻辑：机床加工泡沫模型→刷耐火涂料→埋干砂抽真空→浇金属液，泡沫高温气化 “消失”，金属填充型腔成型，因此这台设备是消失模铸造生产线的前端核心成型设备。
二、整机核心结构组成
1. 床身与龙门框架（整机刚性基础）
-
床身底座：加厚方钢焊接 / 树脂砂整体铸造，经过退火去应力，长期高速加工不变形；大型机型承重可达 5–10 吨，适配超大泡沫毛坯。
-
龙门结构：分定梁龙门（横梁固定、工作台移动）、动梁龙门（横梁移动、台面固定）两种；重型机型横梁加厚钢板焊接，多根重型直线导轨支撑，高速运行无抖动。
-
Z 轴滑枕：高行程设计（常规 600–1200mm），搭配氮气平衡缸，抵消主轴自重，深型腔、大高度泡沫件加工不震刀；滑枕多为铸铁一体成型，刚性强。
2. 传动与导向系统
-
X/Y 轴：重载斜齿齿条传动，高速空跑速度可达 16–55m/min，适合大面积泡沫快速开粗；搭配 35/45mm 加宽直线导轨，自润滑，耐磨稳定。
-
Z 轴：精密滚珠丝杠传动，保证深度尺寸精度，垂直进给稳定。
-
全套伺服电机（安川 / 台达绝对值伺服），闭环控制，定位误差极小。
3. 高速电主轴（核心加工部件）
-
水冷主轴（主流）：5.5/6/7.5/11KW，转速 100–12000r/min，BT40 刀柄，可装加长铣刀，深度挖槽一刀成型；泡沫切削无发热、不熔化泡沫边缘。
-
自动换刀 ATC 主轴：高配机型带刀库，粗铣、精铣、开槽、打孔刀具自动切换，不用人工换刀，批量加工效率大幅提升。
4. 工作台与装夹系统
台面整体铸铁 / 钢板，布满
T 型槽，可压板固定毛坯；可选
真空吸附台面，轻薄泡沫无需压板，吸附牢固不留压痕，适合小件批量加工。
工作台尺寸可定制：1530/2030/2040/2560/3060/5070 等，最大行程 X6000mm、Y4000mm、Z1200mm，适配汽车模具、风电轮毂、船舶大型泡沫模。
5. 数控控制系统
-
兼容 UG、Mastercam、SolidWorks、Artcam 等 CAD/CAM 软件，直接读取 STL、IGS、STEP 三维模型；
-
加工模拟、越界防撞、断点续雕、分层铣削、缩放放缩（铸造专用收缩率补偿功能）；
-
手持手轮，现场微调尺寸，操作简单，普通操作工短期可上手 抖音百科 。
6. 配套专用除尘系统（必备）
泡沫切削会产生大量轻质粉尘，设备标配大功率集尘风机 + 全封闭吸尘罩，加工时同步吸走泡沫碎屑，车间无粉尘、不粘工件表面，同时防火、改善车间环境，是普通木工雕刻机不具备的标配结构。
7. 可选功能配件
五轴双摆头、自动刀库、真空吸附、自动润滑、油冷机、水冷机、防爆除尘、工件测量探头。
三、设备分类：三轴 vs 五轴消失模加工中心
1. 三轴联动（经济型，市面主流）
-
仅 X/Y/Z 三轴直线运动，只能加工垂直、浅角度曲面；
-
优势：价格低、维护简单、速度快，适合箱体、泵体、轮毂、简单壳体消失模；
-
适用：中小铸造厂、常规标准铸件泡沫模。
2. 五轴联动（高端精密型）
-
Z 轴搭载 A/C 双摆头，主轴可 360° 任意角度摆动，一次装夹完成工件侧面、倒扣、深斜曲面加工；
-
无需多次翻面装夹，大幅减少工装，复杂曲面（螺旋桨、航空壳体、异形阀体）精度更高；
-
适用：风电、船舶、航空、高端汽车零部件铸造企业，批量复杂件生产。
四、可加工材料范围
1. 核心主材（消失模专用）
EPS 保丽龙泡沫、STMMA 共聚泡沫、EPMMA 耐高温泡沫（浇铸大件不塌陷）、EVA 泡沫。
2. 兼容辅助模具材料
实木、多层板、代木、石膏、石蜡、GRG 装饰材料、树脂砂型、玻璃钢模具毛坯。
五、标准核心性能参数（通用大型机型参考）
|
参数项目 |
常规标准配置 |
|
加工行程 |
X2000×Y4000×Z1000mm（可定制加宽加高） |
|
加工精度 |
±0.05mm，重复定位精度 ±0.03mm |
|
空行速度 |
16000–55000mm/min |
|
切削进给速度 |
8000–12000mm/min |
|
主轴功率 |
6–11KW 水冷电主轴 |
|
主轴转速 |
100–12000r/min |
|
传动方式 |
X/Y 齿条传动，Z 轴滚珠丝杠 |
|
整机重量 |
6–10 吨（大型龙门款） |
|
控制系统 |
新代 / 维宏数控系统 |

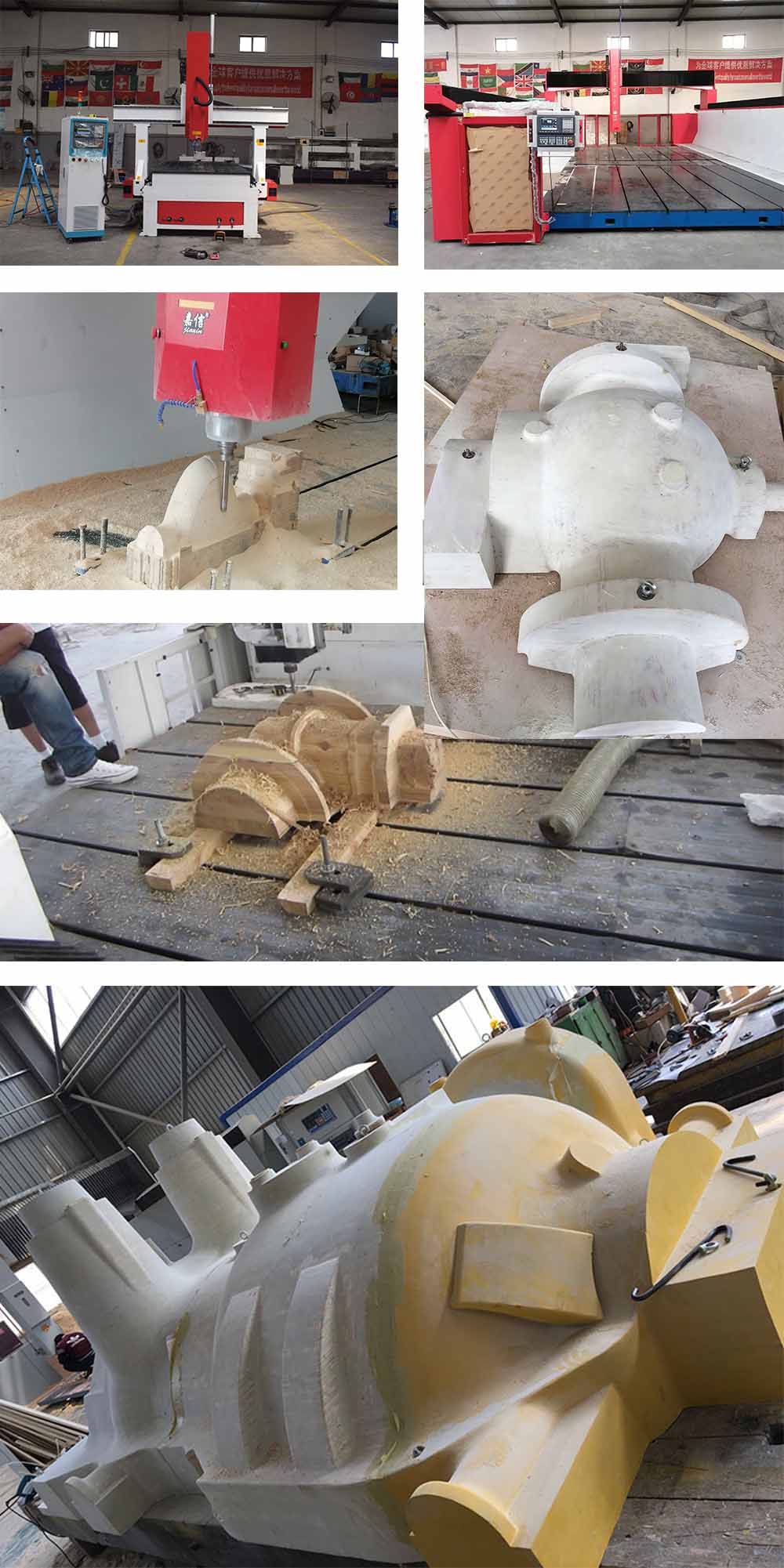

六、完整加工工艺流程（消失模白模生产）
-
三维建模：产品铸件 3D 数模，根据金属收缩率整体放大补偿；
-
编程分层：CAM 软件分层开粗 + 曲面精铣，深模自动分层下刀，防止泡沫崩边；
-
毛坯固定：大块 EPS 泡沫板放置工作台，压板 / 真空吸附固定；
-
数控加工：机床自动走刀，粗铣去除多余毛坯，精铣保证曲面光洁度；
-
拼接修整：超大件分块加工后手工粘接组合；
-
检测打磨：三维测量尺寸，轻微毛刺人工打磨；
-
下道工序：涂刷耐火涂料，进入消失模铸造生产线。
七、主要应用行业与加工产品
-
汽车制造：发动机缸体、缸盖、变速箱壳体、刹车阀体、底盘支架、整车冲压泡沫模；
-
风电能源：风机轮毂、齿轮箱壳体、轴承座、大型风电铸件泡沫模；
-
船舶游艇：船用发动机壳体、螺旋桨、阀门、船体木模、船用五金件；
-
轨道交通：高铁制动件、车厢连接件、转向架铸件；
-
通用机械铸造：水泵、阀门、机床床身、减速机壳体、管件三通 / 弯头；
-
航空航天：小型复杂壳体、液压阀体、轻量化合金铸件实型；
-
其他：大型乐器模具、石膏雕塑、建筑装饰 GRG 构件、医疗器械壳体原型。
八、设备核心优势
-
精度高、成品表面好
数控铣削无手工拼接缝隙，泡沫模型曲面光滑，铸件无飞边、少加工余量，大幅降低后续机加工成本。
-
加工效率远超手工
三轴高速切削，大块泡沫一天完成多套模具，替代传统木工手工、线切割，人工成本降低 60% 以上。
-
适配超大复杂结构
大 Z 行程 + 五轴机型可加工深度 1 米以上、带倒扣、多曲面一体化泡沫模，传统木模无法实现一体成型。
-
通用性强
不单做消失模，还可加工木模、代木、石膏，一机多用，适配铸造厂多品类模具需求。
-
环保安全
标配负压除尘，泡沫粉尘集中收集，无车间扬尘；高速轻切削无明火风险，优于手工电热丝切割。
-
批量一致性好
同一程序加工多套模型尺寸完全统一，铸件成品一致性高，适合流水线批量铸造。
九、设备短板与选型注意事项
-
仅适合非金属轻切削
不能加工钢、铁等金属，切削硬质代木需降低进给，避免主轴过载。
-
五轴机型投入成本高
预算有限、工件简单的中小铸造厂优先选三轴；复杂曲面、高端铸件再上五轴。
-
除尘系统必须定期维护
泡沫粉尘堆积易堵塞风机，需每日清理集尘桶，否则影响加工视线与设备散热。
-
泡沫材质区分选型
普通 EPS 用标准主轴；高温浇注用 STMMA 泡沫，需降低切削速度，防止泡沫熔化粘刀。
